Rotkappe dompelverwarmers zijn uitermate geschikt voor het direct verwarmen van vrijwel alle type agressieve procesvloeistoffen. Door het gebruik van diverse materialen voor de dompelbuis (porselein, Quartz glass, technisch glas, PTFE) wordt er een uitstekende chemische bestendigheid gegarandeerd. Daarnaast helpen de diverse montagemogelijkheden te voldoen aan uw specifieke eisen van de verwarmingsinstallatie. Door gebruik van hoogwaardige materialen wordt een lange levensduur, optimale betrouwbaarheid en storingsvrije werking van uw systeem gegarandeerd. Deze dompelverwarmers worden modulair opgebouwd uit een buis, een duurzaam (long-life) verwarmingspatroon, aansluitbehuizing en de kabel. De verschillende onderdelen zijn ook los verkrijgbaar.

Voor elke toepassing in uw proces kunnen wij u een dompelverwarmer uit het juiste en meest optimale materiaal aanbieden. De minimale dompeldiepte oftewel de verwarmde lengte wordt gemarkeerd met een ring welke doorgaans zo’n twee derde van de buislengte aangeeft. Het gedeelte boven deze ring wordt niet verwarmd. Het verwarmde deel van de buis dient ten alle tijden, ook bij grote schommelingen in het vloeistofniveau, bedekt te zijn met vloeistof.

Deze duurzame verwarmingspatronen worden gemaakt uit keramische groeflichamen welke een hoge elektrische isolatiewaarden heeft. Daarnaast heeft deze ook een uitstekende mechanische sterkte. De als spoel ingebouwde hittebestendige verwarmingsdraad is zodanig ontworpen dat deze zorg draagt voor de best mogelijke warmteoverdracht van buis naar vloeistof. De verwarmingspatronen van ROTKAPPE zijn verkrijgbaar in een nominale spanning tot max. 500 volt voor één-, twee- en drie-fase aansluitingen.

De BC aansluitbehuizing voor dompelverwarmers worden standaard geproduceerd uit hitte bestendig Polypropeen (PP) materiaal. PP kan voor de meeste procesvloeistoffen ingezet worden vanwege zijn brede chemische bestendigheid en uitstekende mechanische en thermische sterkte.

Een PVDF aansluitbehuizing (BC/L) wordt met name aanbevolen bij extreme vloeistoftemperaturen vanaf 80 °C of bij gebruik van sterk oxiderende chemicaliën waaronder chroomelektrolyt of HNO₃. De beschermingsgraad van de behuizing is IP65, spuitwaterdicht volgens EN 60529. Doormiddel van een SB montagesleutel kan de kap losgeschroefd worden en is er eenvoudig toegang te verkrijgen tot de aansluitklemmen.

De PVC-aansluitkabel wordt met een standaardlengte van 1,6 m geleverd, indien gewenst kunnen wij u ook een langere lengte aanbieden.

De dompelverwarmers zijn geclassificeerd al apparaten met een beschermingsklasse 1. Dit houdt in dat alle metalen delen welke niet beschermd zijn tegen aanraking veilig geaard zijn. Wanneer er gebruik wordt gemaakt van een element van porselein of glas wordt er een zogenoemd beschermingsspoel geïntegreerd in het verwarmingspatroon om de buizen te aarden.

Aan de voorzieningen van de gebruikerszijde zijn bij installaties en tanks met een elektrische verwarmingssysteem een temperatuur- en droogkookbeveiliging verplicht. Hiervoor kunnen wij u vlotterschakelaars, niveausensoren en bijbehorende elektronica aanbieden, wij adviseren u graag.

Rotkappe dompelverwarmer met anti burn system

Dompelverwarmers met een geïntegreerd een anti verbrandingssysteem minimaliseert de kans op thermische schade aan uw installaties en tanks bij een volledig of gedeeltelijk verlies van de te verwarmen vloeistof.

Kritieke situaties in vloeistoffen tot 100°C zoals:

het continu in bedrijf zijn van een verwarmingselement bij een laag vloeistof niveau door bijvoorbeeld verdamping,

het continu in bedrijf zijn van een dompelelement zonder vloeistof door bijvoorbeeld een onverwacht vloeistof verlies

of het continu in bedrijf zijn van een verwarmingselement waarbij de warmteoverdracht belemmerd wordt van de verwarmde dompelbuis naar de vloeistof door bijvoorbeeld een zware aankorsting op de dompelbuis

kunnen worden voorkomen doormiddel van het toepassen van een anti verbrandingssysteem.

1- of 2-fase aansluiting

Dit type anti verbrandingssysteem reageert op onaanvaardbare hoge temperaturen van de dompelbuis waarbij de verwarming uitgeschakeld wordt. Het verwarmingselement blijft uitgeschakeld totdat tot dat deze handmatig wordt gereset. Uiteraard kan dit enkel wanneer de overige veiligheidsinrichtingen op de juiste manier functioneren enhet element in een goede staat verkeerd.

3-fase aansluiting

Het anti burn systeem wordt geactiveerd op het moment dat de temperatuur van de dompelbuis ontoelaatbaar hoog wordt. Met behulp van een differentiaalstroombewaking DSW3/2 en een vermogensrelais wordt het element uitgeschakeld. De verwarming blijft vervolgens uitgeschakeld tot dat het veiligheidscircuit in zowel de dompelverwarmer als op de differentiaalstroombewaking handmatig wordt gereset. Het Anti-Burn System kan worden ingebouwd in alle driefasige dompelverwarmers met nominale spanningen tot 400 V en een stroomopname van 1,8 tot 16 A.

Ook al maakt u gebruik van het anti burn system van Rotkappe dompelverwarming is het nog steeds noodzakelijk om uw gebruikelijke beveiligingen tegen het droogkoken én oververhitting te installeren op uw installatie. Rotkappe heeft hiervoor een assortiment met oplossingen  zoals vlotterschakelaars, niveausensoren en elektronische besturingen waar wij u graag over informeren.

De dompelverwarmers van Rotkappe mét geïntegreerd anti burn sytem zijn zowel horizontaal als verticaal te installeren in uw tanks of andere installaties

Heater voor agressieve vloeistoffen nodig?

De verwarmingselementen zijn geschikt voor het verwarmen van tal van agressieve chemische vloeistoffen. Door gebruik te maken van een breed scala aan chemie bestendige materialen zoals, technisch glas, kwartsglas, porselein, PTFE-composiet, titanium of roestvrij staal én de modulaire opbouw zijn de verwarmingselementen af te stemmen op diverse chemische processen.

Welke type heater het meest geschikt is voor uw proces bekijken wij graag met u. Neemt u hiervoor vrijblijvend contact met ons op via Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. document.getElementById('cloak71186c33c76c9593ad04ce7413edf1d1').innerHTML = ''; var prefix = 'ma' + 'il' + 'to'; var path = 'hr' + 'ef' + '='; var addy71186c33c76c9593ad04ce7413edf1d1 = 'info' + '@'; addy71186c33c76c9593ad04ce7413edf1d1 = addy71186c33c76c9593ad04ce7413edf1d1 + 'ckb-kunststoffen' + '.' + 'nl'; var addy_text71186c33c76c9593ad04ce7413edf1d1 = 'info' + '@' + 'ckb-kunststoffen' + '.' + 'nl';document.getElementById('cloak71186c33c76c9593ad04ce7413edf1d1').innerHTML += ''+addy_text71186c33c76c9593ad04ce7413edf1d1+'';

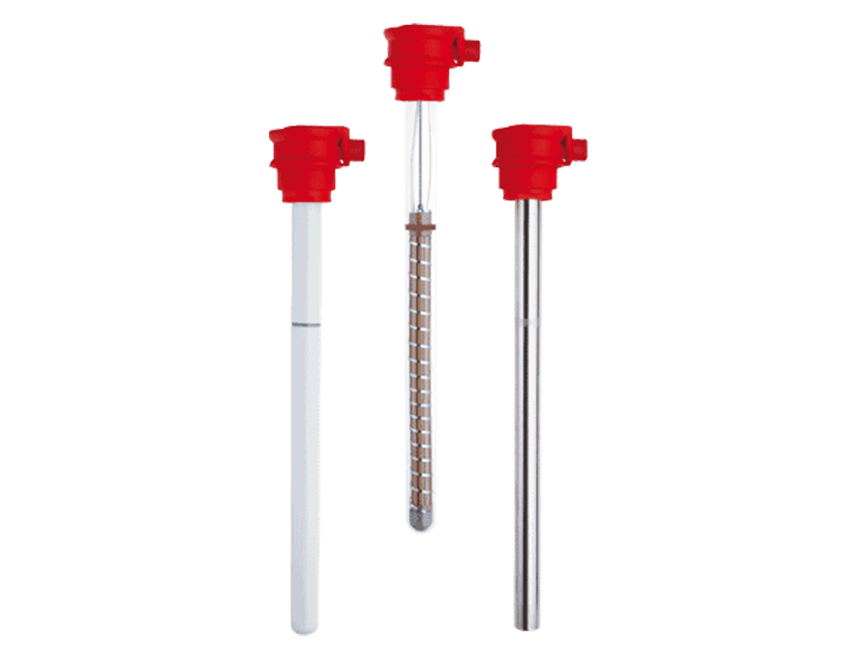

De kleine dompelverwarmers zijn zeer geschikt voor het direct verwarmen van vrijwel alle procesvloeistoffen. Het brede toepassingsgebied en de chemische bestendigheid van deze elementen is te danken aan de diverse verschillende hoogwaardige materialen welke gebruikt worden voor de dompelbuis. Daarnaast zijn en verschillende bevestigingsmogelijkheden waardoor er voldaan kan worden aan uw specifieke installatie eisen. Bijkomend voordeel van het gebruik van hoogwaardige materialen is dat de elementen een lange levensduur hebben, een optimale betrouwbaarheid wat ook zorg draagt voor een storingsvrije werking van uw installatie.

Dit soort kleine verwarmingselementen worden met name ingezet in kleinere procesinstallaties en tanks voor oppervlaktebehandeling maar ook in laboratoria. Dit type mini dompelverwarmers zijn modulair opgebouwd uit een buis, long-life verwarmingspatroon en uiteraard een aansluitbehuizing met voedingskabel.

De dompelbuis

Voor vrijwel elke toepassing is een dompelbuis leverbaar welke geproduceerd wordt uit het materiaal welke voor uw proces het meest geschikt is. De minimale dompeldiepte wordt aangegeven doormiddel van een ring welke doorgaans zichtbaar is op zo’n 2/3 van de buislengte. Boven deze markerende ring is de buis niet verwarmd, Daarnaast moet het verwarmende gedeelte van de buis altijd volledig bedekt zijn door de vloeistof, óók bij sterke schommelingen in het vloeistof niveau!

Het Long-life verwarmingspatroon

De long-life verwarmingspatronen worden geproduceerd uit keramische groeflichamen welke een hoge elektrische isolatiewaarde maar ook een uitstekende mechanische sterkte hebben. De hoge temperatuurbestendige verwarmingsdraad wordt als een spiraal aangebracht wat zorg draagt voor een optimale warmte overdracht van de buis naar de vloeistof.

De verwarmingspatronen voor kleine dompelverwarmingselementen zijn leverbaar in een 230 volt voor 1-fase aansluiting.

LC aansluitbehuizing

Voor de kleine dompelverwarmers wordt de aansluitbehuizing geproduceerd uit hoge temperatuur bestendige materialen zoals; PP (LC) of PVDF (LC/L). Deze beschermende aansluitbehuizing voldoet aan beschermingsklasse IP65 en is dan ook straalwaterdicht volgens de EN 60529 norm. Na montage is het mogelijk om toegang te krijgen tot de aansluitklemmen doormiddel van het los schroeven van de kap met een montage sleutel SL. De HL steun maakt het mogelijk om het element ruimtebesparend te monteren aan de rand van een tank.

Elektrische veiligheid

Deze mini dompelelementen zijn geclassificeerd als veiligheidsklasse 1 volgens EN 60519. Alle metalen onderdelen, welke niet tegen aanraking beschermd zijn, worden veilig geaard verbonden. Indien er gebruik wordt gemaakt van “niet geleidende” buizen van glas of porselein wordt er op het verwarmingspatroon een beschermingsspiraal aangebracht om op deze manier de buizen alsnog te aarden. Dit zorgt er voor dat er een zo hoog mogelijk niveau elektrische veiligheid gegarandeerd kan worden.

Kleine dompelverwarmer nodig voor uw procesinstallatie?

Wij bespreken graag met u welke kleine dompelelementen geschikt zijn voor uw proces. Wanneer u ons voorziet van de nodige gegevens via Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. document.getElementById('cloak542a2394a7da533421781231365b791e').innerHTML = ''; var prefix = 'ma' + 'il' + 'to'; var path = 'hr' + 'ef' + '='; var addy542a2394a7da533421781231365b791e = 'info' + '@'; addy542a2394a7da533421781231365b791e = addy542a2394a7da533421781231365b791e + 'ckb-kunststoffen' + '.' + 'nl'; var addy_text542a2394a7da533421781231365b791e = 'info' + '@' + 'ckb-kunststoffen' + '.' + 'nl';document.getElementById('cloak542a2394a7da533421781231365b791e').innerHTML += ''+addy_text542a2394a7da533421781231365b791e+''; nemen wij contact met u op voor de mogelijkheden.

Rotkappe dompelverwarmingselementen met anti burn system

Dompelverwarmers met een geïntegreerd een anti verbrandingssysteem minimaliseert de kans op thermische schade aan uw installaties en tanks bij een volledig of gedeeltelijk verlies van de te verwarmen (chemische) vloeistof.

Kritieke situaties in (chemische) vloeistoffen tot 100°C zoals:

• Het continu in bedrijf zijn van een verwarmingselement bij een laag vloeistof niveau door bijvoorbeeld verdamping,

• Het continu in bedrijf zijn van een dompelelement zonder vloeistof door bijvoorbeeld een onverwacht vloeistof verlies

• Of het continu in bedrijf zijn van een verwarmingselement waarbij de warmteoverdracht belemmerd wordt van de verwarmde dompelbuis naar de vloeistof door bijvoorbeeld een zware aankorsting op de dompelbuis

kunnen worden voorkomen doormiddel van het toepassen van een anti verbrandingssysteem.

Verwarmingselement met 1- of 2-fase aansluiting

Dit type anti verbrandingssysteem reageert op onaanvaardbare hoge temperaturen van de dompelbuis. Bij oververhitting wordt de verwarming uitgeschakeld. Het verwarmingselement blijft dan ook uitgeschakeld totdat tot dat deze handmatig door u wordt gereset. Uiteraard kan dit enkel wanneer de overige veiligheidsinrichtingen op de juiste manier functioneren en het element in een goede staat verkeerd.

Verwarmingselement met een 3-fase aansluiting

Ook bij dit type wordt het anti burn systeem geactiveerd op het moment dat de temperatuur van de dompelbuis ontoelaatbaar hoog wordt. Met behulp van een differentiaalstroombewaking DSW3/2 en een vermogensrelais wordt dan het element uitgeschakeld. De verwarming blijft vervolgens uitgeschakeld tot dat het veiligheidscircuit in zowel de dompelverwarmer als op de differentiaalstroombewaking handmatig wordt gereset. Het Anti-Burn System kan worden ingebouwd in alle driefasige dompelverwarmers met een nominale spanningen tot 400 V en een stroomopname van 1,8 tot 16 A.

De dompelelementen mét geïntegreerd anti burn sytem zijn zowel horizontaal als verticaal te installeren in uw (opslag)tanks, procesbaden of andere installaties. Hierdoor zijn de elementen geschikt voor uiteenlopende toepassingen

Ook al maakt u gebruik van de dompelverwarming met een zogenoemd “droogkook” beveiliging is het nog steeds noodzakelijk om uw gebruikelijke beveiligingen tegen het droogkoken én oververhitting te installeren op uw installatie.

Ook uw (Chemische) vloeistoffen verwarmen?

Voor tal van toepassingen kunnen wij u voorzien van verwarmingselementen welke ook geschikt zijn voor diverse chemische processen. Daarnaast leveren wij een ruim assortiment met toebehoren zoals vlotterschakelaars, niveausensoren en elektronische besturingen.
