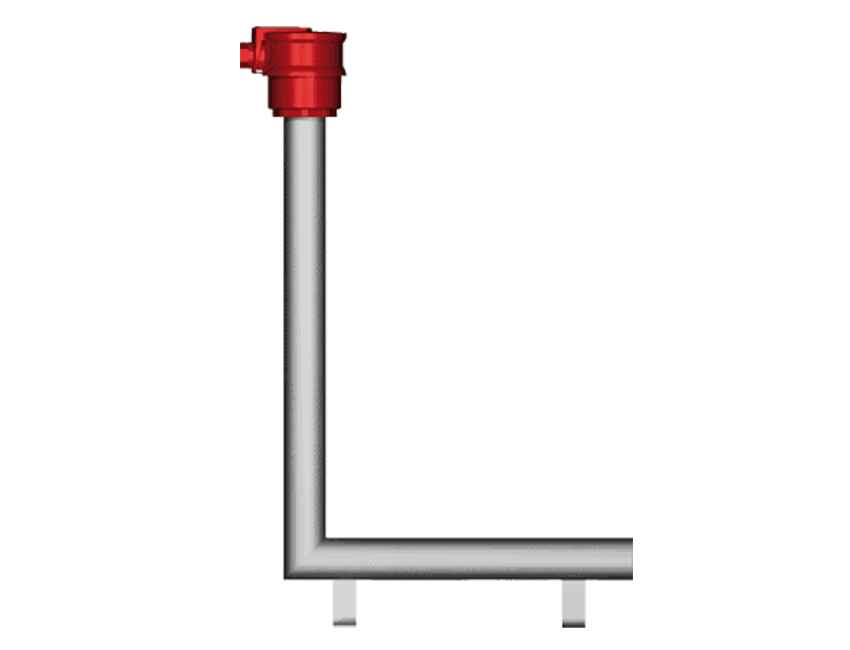

Voor direct verwarmen van containers met een laag vloeistofniveau of sterke schommelingen in het vloeistofniveau zijn deze “hoek” dompelverwarmers een ideale oplossing. Doormiddel van de horizontaal verwarmde dompelbuis kan de vloeistof in een container vanaf de bodem verwarmt worden. Deze manier van verwarmen zorgt niet alleen voor een optimale warmte afstraling maar ook voor een goede verdeling van de warmte. Hoekdompelverwarmers zijn leverbaar in diverse metalen materialen. Een alternatief product, met niet metalen materialen, is de Galmatherm verwarmer.
Middels dit type verwarming is een relatief hoge verwarmingsprestatie mogelijk doordat de gehele buislengte voor verwarming gebruikt kan worden. Het nominaal vermogen wordt bepaald door de lengte van de horizontale dompelbuis. Het verticale, niet verwarmde, gedeelte van de dompelbuis kan dan ook klant specifiek aangepast worden aan de diepte van de container. Het compacte ontwerp draagt zorg voor efficiënte ruimte besparing in uw tank.
In onderstaande tabel treft u een overzicht me beschikbare “standaard” types.
De respectieve specifieke oppervlaktevermogendichtheid met betrekking tot de dompelbuizen wordt aangegeven in W/cm², dit is gebaseerd op de nominale lengte oftewel de verwarmde horizontale dompelbuis en het nominale vermogen. De maximaal toegestane oppervlaktevermogendichtheid van de procesvloeistof kan eenvoudig worden aangepast door het nominale vermogen en de buislengte te variëren.
Opbouw van de hoekdompelverwarmer
De hoekdompelverwarmers van Rotkappe zijn opgebouwd uit:
• Een verwarmde horizontale dompelbuis
• Een long-life verwarmingspatroon
• Een niet-verwarmde verticale dompelbuis
• De aansluitbehuizing
• En een voedingskabel
Verwarmingspatronen welke geschikt zijn voor de hoekdompelverwarmers zijn leverbaar tot maximaal 500 Volt voor een-, twee- en driefasige aansluitingen.
De patronen in deze hoek dompelverwarmers zijn niet zelf door de gebruiker te vervangen.

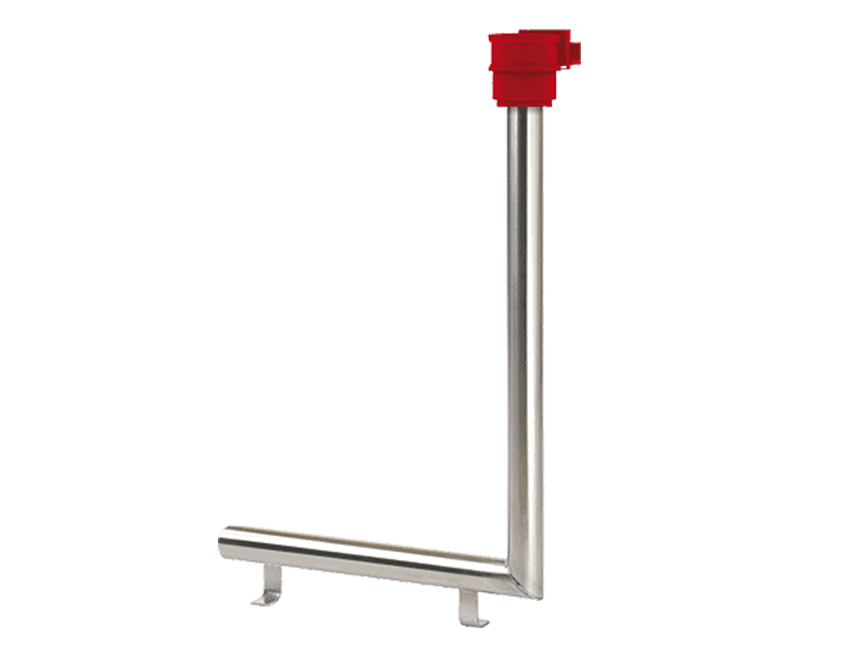

De dompelbuis van een hoekdompelverwarmer
Bij dit type hoekverwarmer zijn de horizontale en verticale dompelbuizen aan elkaar gelast. Een goede chemische bestendigheid kan worden gegarandeerd doordat er gebruik gemaakt wordt van diverse metalen buismaterialen. Deze hoogwaardige metalen zorgen voor een lange levensduur én optimale betrouwbaarheid, wat een storingsvrije werking van uw systeem garandeert. Op de horizontale dompelbuis zijn hoekvormige steunen gelast om zo de minimale afstand tot de bodem, bij bevestiging in uw tank of container, te waarborgen.
Aansluitbehuizing van de hoekdompelverwarmer

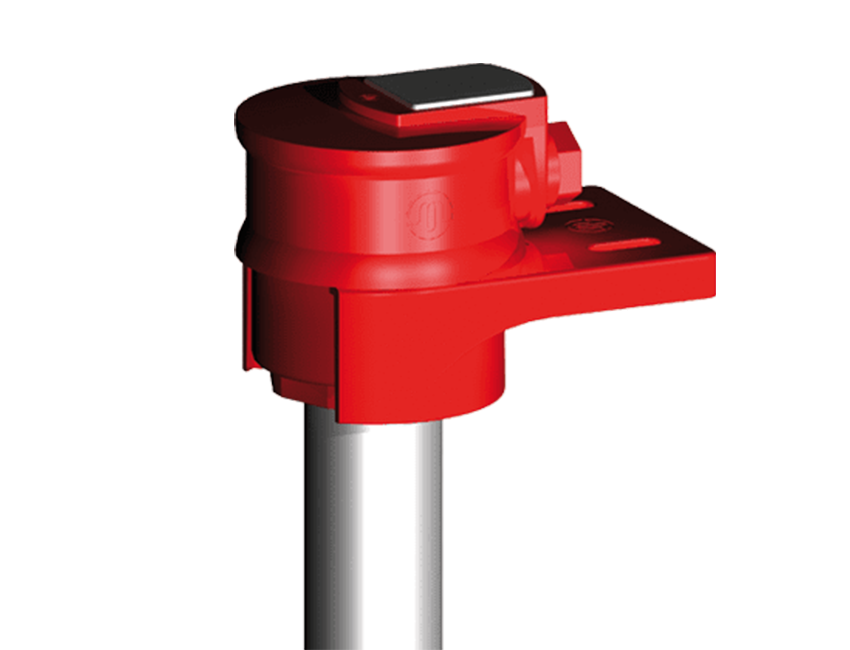

De BC-aansluitbehuizing voor dit type hoekdompelverwarmers is vervaardigd uit hoogtemperatuurbestendig PP. Dankzij de goede mechanische en thermische eigenschappen, in combinatie met een brede chemische bestendigheid, is betrouwbaar gebruik in de meeste procesvloeistoffen gewaarborgd. Bij extreme vloeistoftemperaturen > 80 °C of bij sterk oxiderende chemicaliën, zoals chroomelektrolyt of HNO₃, wordt een PVDF-aansluitbehuizing (BC/L) aanbevolen. De beschermbehuizing voldoet aan beschermingsgraad IP65 (straalwaterdicht) volgens EN 60529.
Toegang tot de aansluitklemmen (na montage) bij het aansluiten van de kabel is mogelijk door de kap los te schroeven met de montagesleutel SB.
Voedingskabel
Standaard wordt deze hoekverwarmer geleverd met een 1,6 meter lange PVC-voedingskabel. Indien gewenst zijn andere lengtes zijn op verzoek leverbaar.
Elektrische veiligheid
Let op: systemen en containers met elektrische verwarmingssystemen moeten worden uitgerust met oververhittings- en droogkookbeveiliging. Dit kan optimaal worden gerealiseerd met onze vlotterschakelaars, niveausensoren en bijbehorende elektronica. Wij adviseren u graag over deze technische veiligheidsvoorzieningen.
Accessoires
Voor een veilige bevestiging van de hoekdompelverwarmer zijn standaard steunen beschikbaar. Daarnaast is het ook mogelijk een specifieke flensverbinding op basis van uw wensen te leveren.
• Steun HWB (PP)
• Steun HWB/L (PVDF)
• Montagesleutel SB
Materiaal specificaties
|
Diameter | Omschrijving | |
|---|---|---|---|
| KB | Ø45 mm | RVS316 TI | |
| TI | Ø45 mm | Titanium 3.7035 |
Specificaties
| Lengte horizontale dompelbuis [mm] | Kw | 230V~ | 400 V~ |
Oppervlaktevermogendichtheid [W/cm² bij nominaal vermogen [kW] KB |
Oppervlaktevermogendichtheid [W/cm² bij nominaal vermogen [kW] TI |
|---|---|---|---|---|---|
| 250 | 0,63 | X | - |
3,1 |
3,1 |
| 500 | 2,00 | X | X | 3,6 | 3,6 |
| 750 | 3,00 | X | X | 3,4 | 3,4 |
| 1000 | 4,00 | - | X | 3,2 | 3,2 |
| 1250 | 5,00 | - | X | 3,2 | 3,2 |
| 1500 | 6,00 | - | X | 3,1 | 3,1 |
| 1750 | 7,00 | - | X | 3,1 | 3,1 |
| 2000 | 8,00 | - | X | 3,1 | 3,1 |
| 2250 | 9,00 | - | X | 3,1 | 3,1 |
| 2500 | 10,00 | - | X | 3,0 | 3,0 |
| 2750 | 11,00 | - | X | 3,0 | 3,0 |
* Verticale dompelbuis is in elk gewenste lengte verkrijgbaar, minimale lengte 200mm
Performance

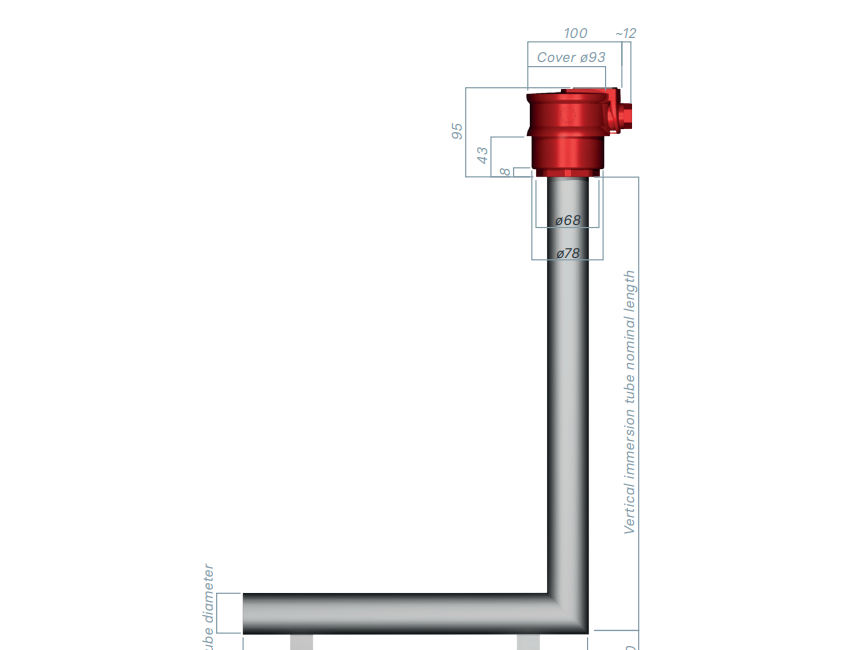

Dimensions
